As principais divisões da manutenção de turbinas a vapor que fazem aumentar a disponibilidade e confiabilidade dos equipamentos.
Quer saber um dos motivos que mostra o quanto é importante fazer a manutenção de turbinas a vapor na sua empresa de forma assertiva e planejada?
Vazamentos de óleo ou vapor de baixa qualidade em uma turbina podem resultar em situações desastrosas, tanto para a segurança dos funcionários quanto para os processos industriais da empresa.
Isso já é suficiente para você dar a devida atenção na hora de fazer a manutenção da sua turbina a vapor. Mas o que vamos falar neste conteúdo não é sobre por quê fazer esse serviço periodicamente e sim como planejar e executar!
Antes de mostrar a maneira mais eficaz de planejar a manutenção de turbinas a vapor, vamos entender o que são essas turbinas e como elas funcionam – tudo de forma breve, acompanhe!
O conceito de turbinas a vapor
Uma turbina é feita para produzir energia mecânica de rotação (a qual pode ser transformada em energia elétrica) com a expansão do vapor. Parte do vapor pode ser retirado a pressões menores para utilização em outros processos da indústria.
Parece difícil, mas é bem fácil entender as turbinas a vapor:
- Elas podem ser usadas para dar movimento a outro equipamento mecânico rotativo, como um compressor, uma moenda, uma bomba ou um ventilador. Ou podem ser usadas para gerar eletricidade, sendo ligadas à um gerador.
Dessa forma, uma turbina se constrói com um rotor com palhetas ligado a um eixo que gira sobre um conjunto de mancais. A rotação pode ser fixa ou variável, sendo que as que geram energia elétrica tem valor fixo, com pequenas oscilações.
E o que difere uma turbina da outra? São vários aspectos, como:
· Fluído de trabalho,
· Temperatura máxima de operação,
· Potência máxima,
· Vazão mássica de fluido,
· Pressão de trabalho,
· Construção,
· Dimensão, etc.
Entendendo esse conceito de um turbina, agora dá para sabermos que a turbina a vapor é uma máquina térmica que vai usar o vapor como fonte de energia cinética.
De maneira mais simples, ela é uma máquina rotativa que consome a energia térmica que vem do vapor da água e a transforma em energia mecânica.
Ela é ligada a um gerador, de onde vem a transformação da energia mecânica em energia elétrica. Simples, não é?
Nesse caso, as turbinas a vapor são divididas em tipos que vão depender: da sua construção (de ação, de reação ou de ação e reação), da sua necessidade (condensação, condensação com extração, contra pressão e contrapressão com extração) ou ainda com relação ao fluxo (duplo fluxo ou fluxo único).
Como preservar o bom funcionamento das turbinas a vapor
O foco da manutenção de turbinas a vapor é dar condições para que a máquina e os equipamentos funcionem no seu melhor potencial – isto tem a ver com a preservação dos componentes e também com o reparo das falhas.
E aqui temos que considerar dois aspectos importantíssimos, sendo:
I – a inspeção, que é a avaliação do estado atual dos componentes,
II – a revisão, que restaura as melhores condições do equipamento.
E isso precisa ser feito da forma certa porque com o passar do tempo, todas as turbinas a vapor sofrem desgaste, perdendo eficiência e confiabilidade
Isso pode resultar em vibrações elevadas, aquecimento de mancais, perda de eficiência, incêndio ou até quebra do equipamento.
1 – Manutenção diária das turbinas a vapor
O 1º ponto para fazer a manutenção de turbinas a vapor é considerar a inspeção diária desses equipamentos como forma de verificar possíveis anormalidades ou falhas, fazendo ajustes necessários ou programando uma parada para manutenção mais abrangente.
A ideia é apenas executar a verificação de itens que podem prejudicar o funcionamento dessas turbinas sendo que vai haver a troca de peças ou inclusão de serviços apenas em casos identificados como necessários.
Então, o que se deve observar nesse tipo de manutenção das turbinas a vapor? Você verificar os seguintes pontos:
· Os níveis e temperaturas de óleo,
· A temperatura dos mancais,
· Vazamentos de vapor
· Vazamentos de óleo
· Níveis de vibração
· Ruídos (sons diferentes do que são habituais).
2 – Manutenção parcial nas turbinas a vapor
Uma vez por ano, deve-se programar uma parada da turbina para que sejam inspecionados os itens abaixo:
· Inspeção de mancais
· Verificação de alinhamento
· Inspeção das válvulas de regulagem, segurança e extração (se houver)
· Verificação das tubulações em geral, de lubrificação, de controle e de vapor
· Avaliar qualidade do óleo
· Boroscopia interna na turbina
· Sistema de combate a incêndio
Lembrando que as inspeções devem ser feitas por equipe especializada
3 – Manutenção geral das turbinas a vapor ou “Overhaul”
Por fim, a manutenção ou revisão geral de turbinas a vapor é quando é necessária a abertura da carcaça para a checagem completa do equipamento.E não que as outras manutenções não sejam importantes, mas essa é essencial para averiguar detalhadamente todos os pontos. Além de todos os itens citados na manutenção parcial, deve-se fazer a manutenção dos pontos abaixo:
· Inspeção e substituição de parafusos/prisioneiros
· Ajuste de alinhamento interno e folgas,
· Substituição e ajuste de fitas de vedação

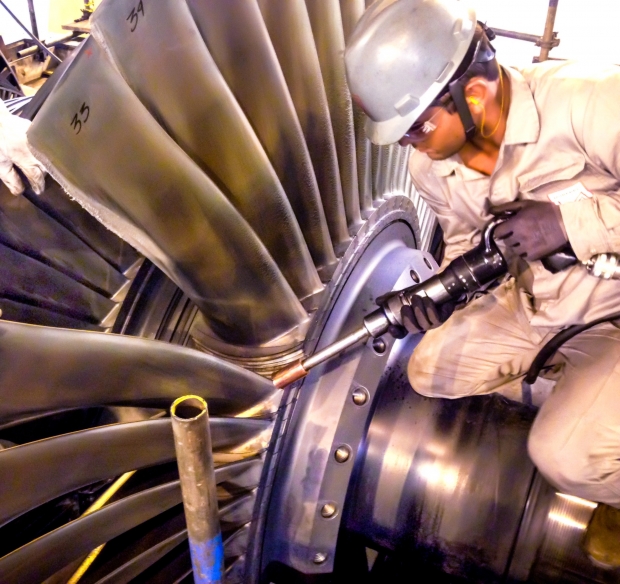

· Substituição e ajuste de palhetas
· Limpeza do rotor, porta-palhetas e carcaça
· Balanceamento do rotor
· Correção de alinhamento de eixos
· Inspeção dos acoplamentos
· A limpeza das áreas do óleo, inclusive, o reservatório,
· A válvula de admissão,
· Válvulas de retenção
Limpeza e teste hidrostático dos trocadores de calor e radiadores
Não fazer a manutenção das turbinas a vapor com uma equipe treinada e especializada pode gerar resultados ruins.
O uso das turbinas a vapor está inserido em várias indústrias, como a química, siderurgia, de óleo e gás, usinas de açúcar e álcool, papel e celulose, energia de resíduos, etc.
E em cada uma dessas indústrias a manutenção das turbinas de vapor é importante para que o desempenho da produção não seja afetado negativamente.
Planejar e executar a manutenção de turbinas a vapor pode ser uma atividade estressante e perigosa sem suporte adequado e sem uma equipe qualificada e comprometida
